Четвертьволновые трансформаторы

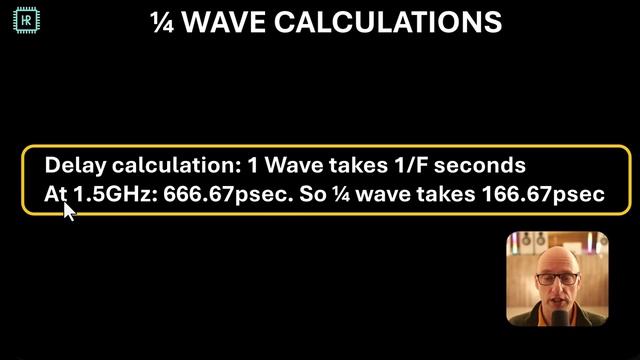

В этом видео показано, как спроектировать и собрать двухступенчатый разветвитель/сумматор мощности Уилкинсона. Сумматор мощности — невероятно полезный элемент в радиочастотной электронике. Автор объясняет основную теорию, лежащую в его основе (которая включает в себя четвертьволновые трансформаторы), и продемонстрирую, как спроектировать и смоделировать такую схему. Кроме того, показано, как создать схему радиочастотной печатной платы, и поделюсь результатами измерений с помощью NanoVNA. Результаты впечатляют, особенно учитывая, что используется стандартный материал FR4 и очень простой процесс проектирования, который не требует дорогостоящих электромагнитных симуляторов, таких как HFSS или Microwave Studio. Оригинал видео:https://www.youtube.com/watch?v=fxOD7g_L3gk Автор:Hans Rosenberg
