Охлаждение асинхронного электродвигателя ДАТ-350

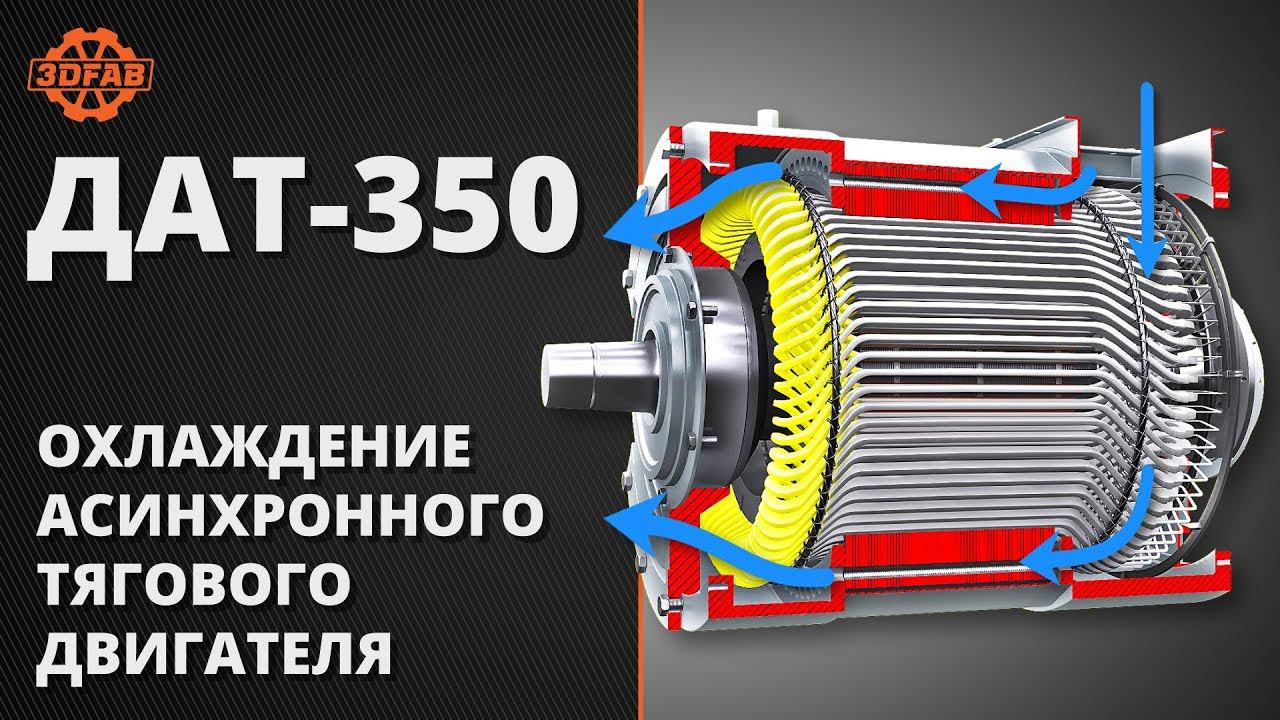

Вентиляция электродвигателя осуществляется потоком внешнего воздуха, который подаётся внутрь через окно сварного округлого корпуса. ДАТ-350 имеет внутренние осевые рёбра жёсткости, образующие каналы для прохода воздуха, охлаждающего лобовые части обмотки статорв со стороны соединений. Воздух проходит через аксиальные каналы шихтованного сердечника ротора, охлаждает лобовые части обмотки статора со стороны привода и нагреваясь, выбрасывается наружу через жалюзи на вентиляционных люках подшипникового щита со стороны привода. Потоком воздуха также охлаждаются роторные подшипниковые узлы. Статическое давление охлаждающего воздуха замеряется в контрольной точке. Величина давления должна соответствовать нормативным значениям. Видео "Устройство электровоза 2ЭС6 'Синара' " - https://youtu.be/SHPBCYiL9D8 Видео "Устройство тепловоза ТЭП70БС " - https://youtu.be/XYixniDo2d4 Учебные пособия по устройству локомотивов - https://www.3dfab.ru/training/ Виртуальные экскурсии по подвижному составу - https://www.3dfab.ru/learning-vtours/
